CREO拉伸移除材料繪圖練習

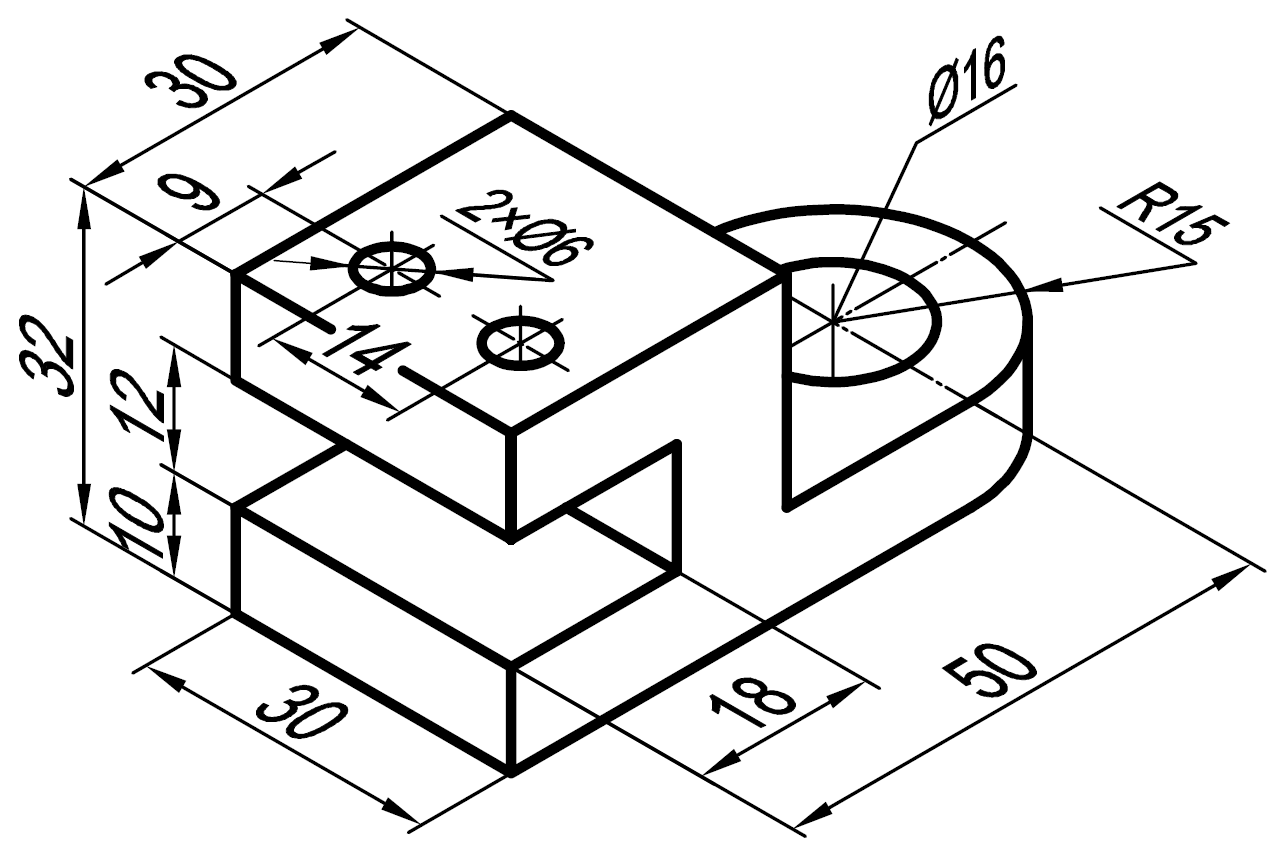

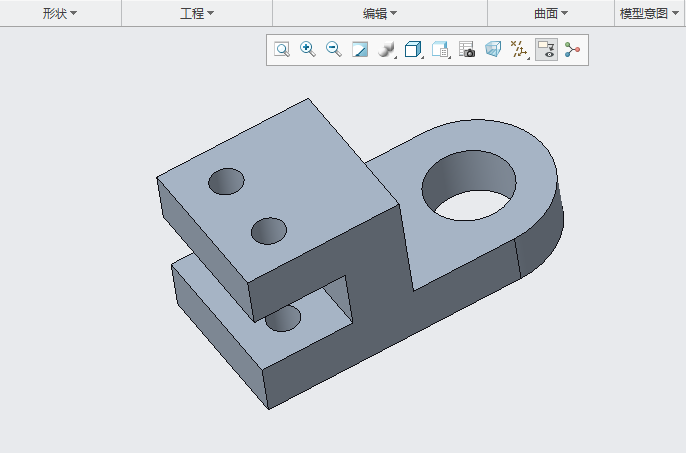

零件效果圖：

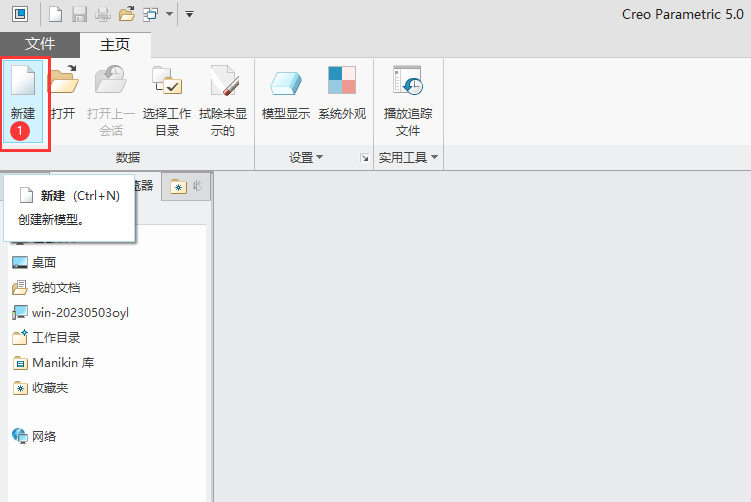

1、打開【CREO】軟件，然后點擊【新建】空白檔。

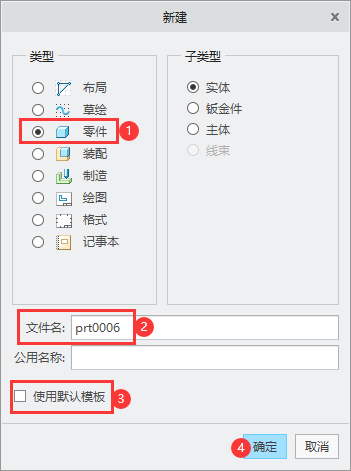

2、然后彈出【新建】面板，設置【零件】，設置【文件名】，取消【使用默認模版】，點擊【確定】。

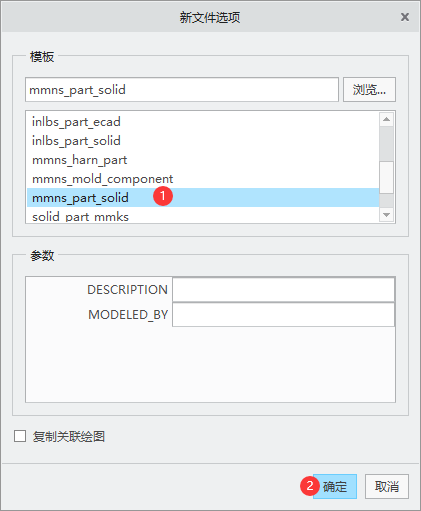

3、選擇【mmns_part_solid】模式，然后點擊【確定】。

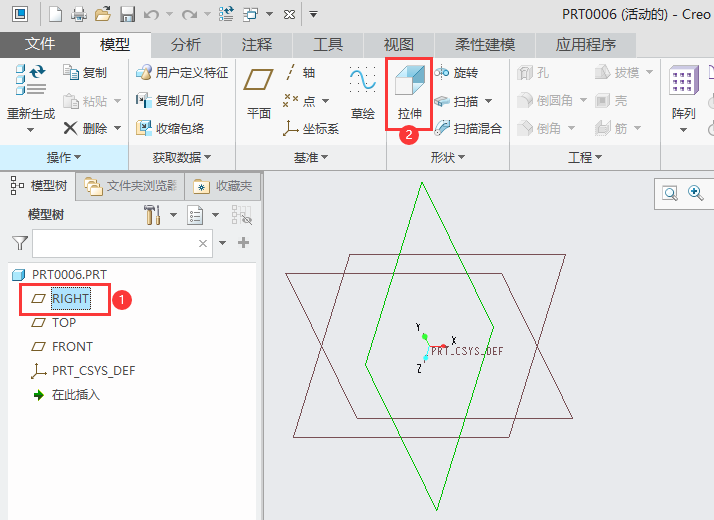

4、選擇【RIGHT基準面】，再點擊【拉伸】。

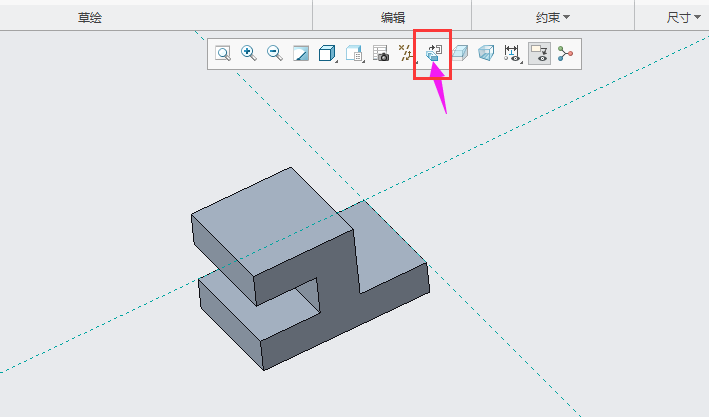

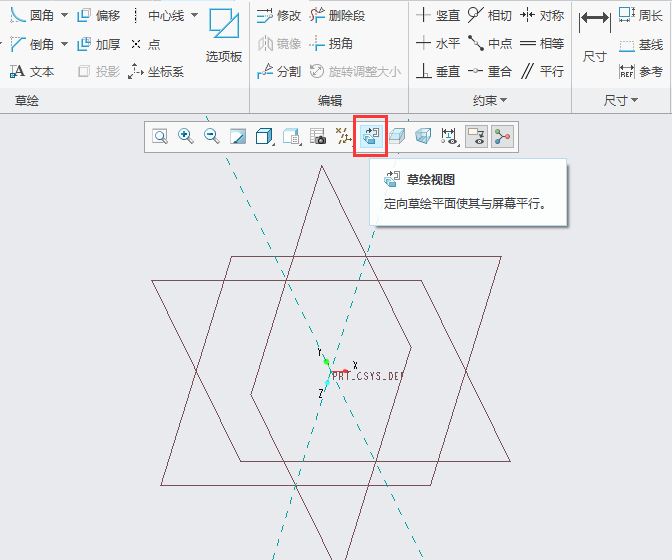

5、然后點擊【草繪視圖】。

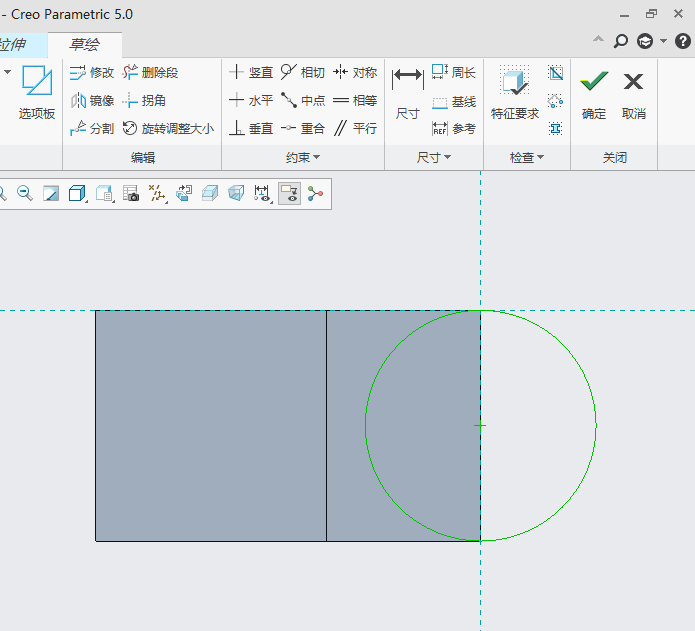

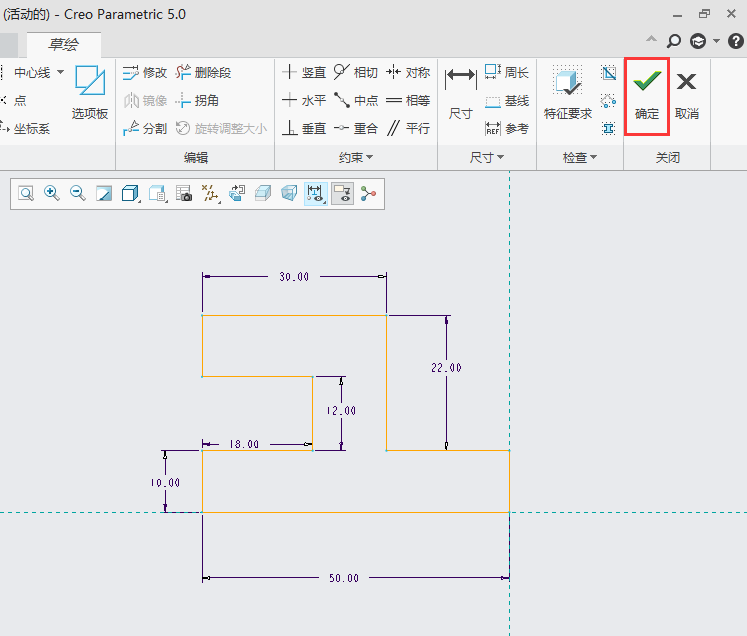

6、然后繪制好【草圖】后，點擊【確定】。

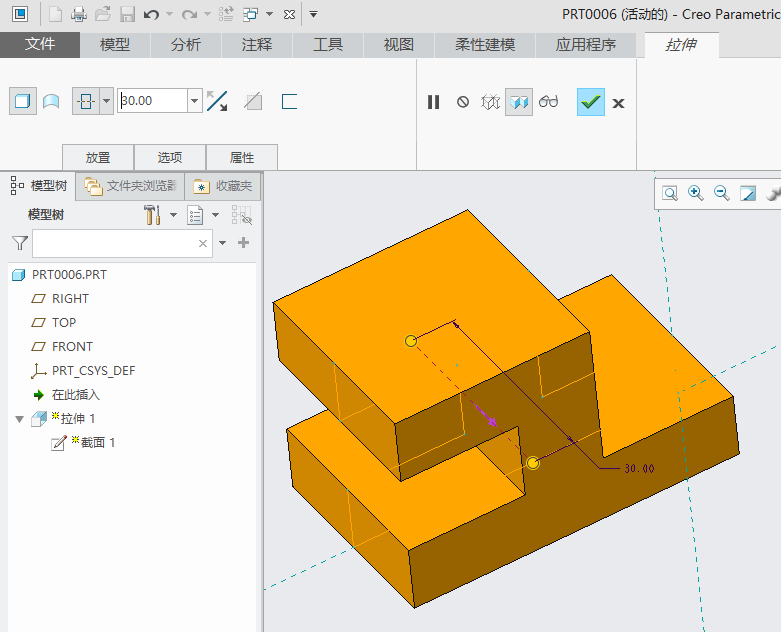

7、然后設置【對稱】拉伸，設置厚度為【36】，然后點擊【確定】。

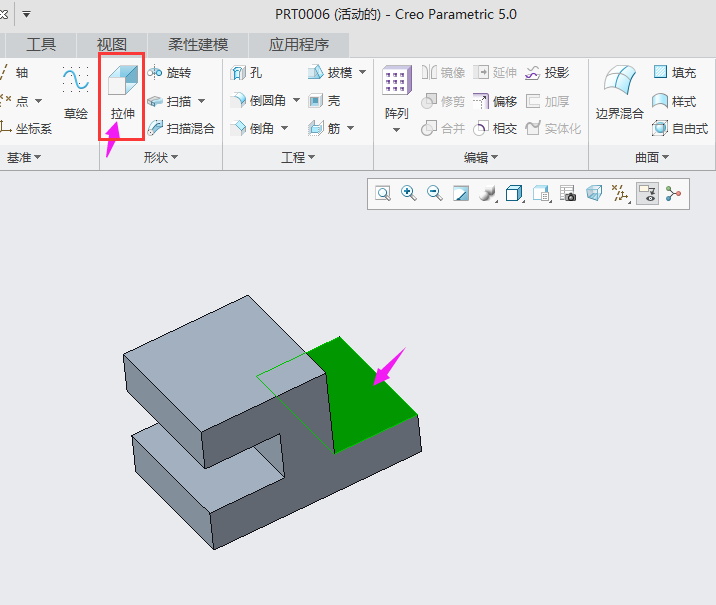

8、同樣的方法，選擇【RIGHT基準面】，再點擊【拉伸】。

9、然后點擊【草繪視圖】。

10、然后繪制好【草圖】后，點擊【確定】。

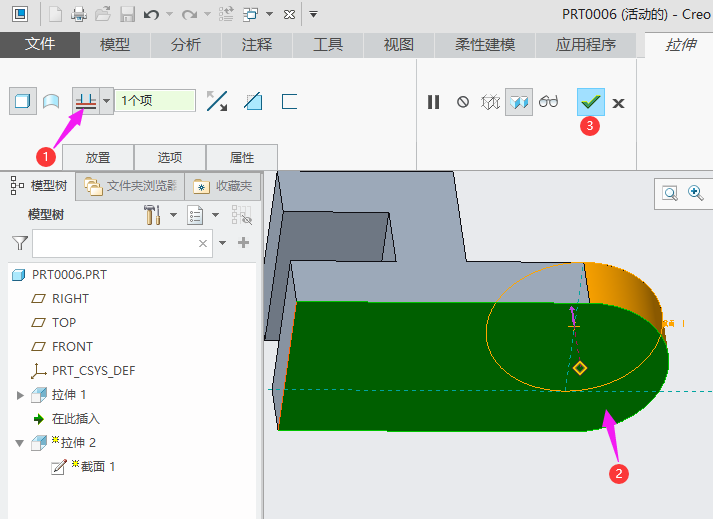

11、然后設置【到底面】拉伸，然后點擊【確定】。

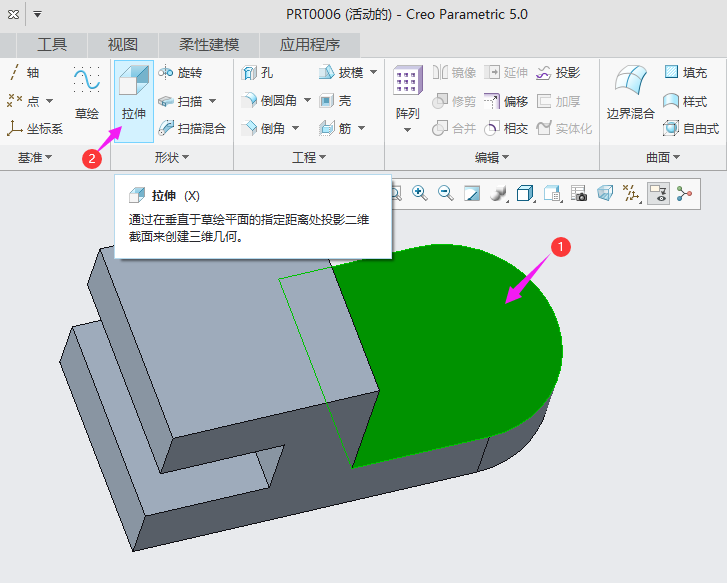

12、選擇零件實體的面，選擇拉伸。

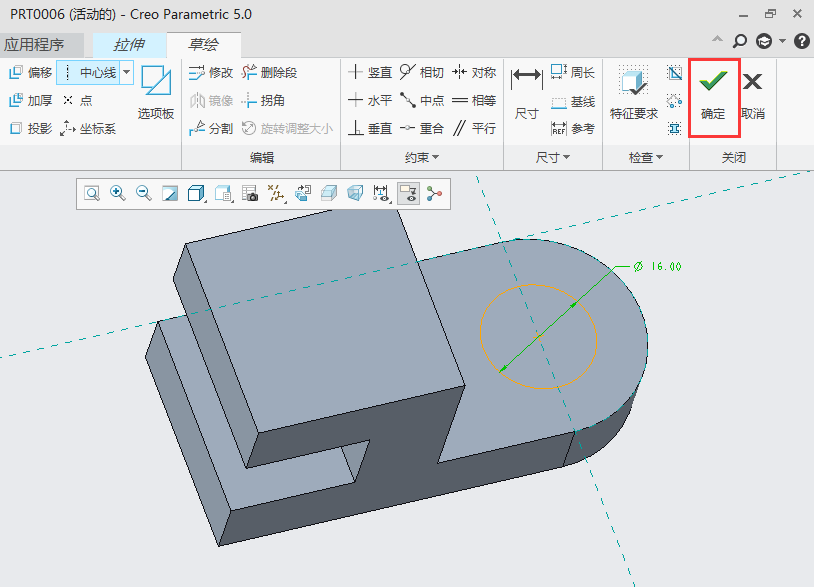

13、繪制一個草繪直徑16的圓形出來，點擊確定。

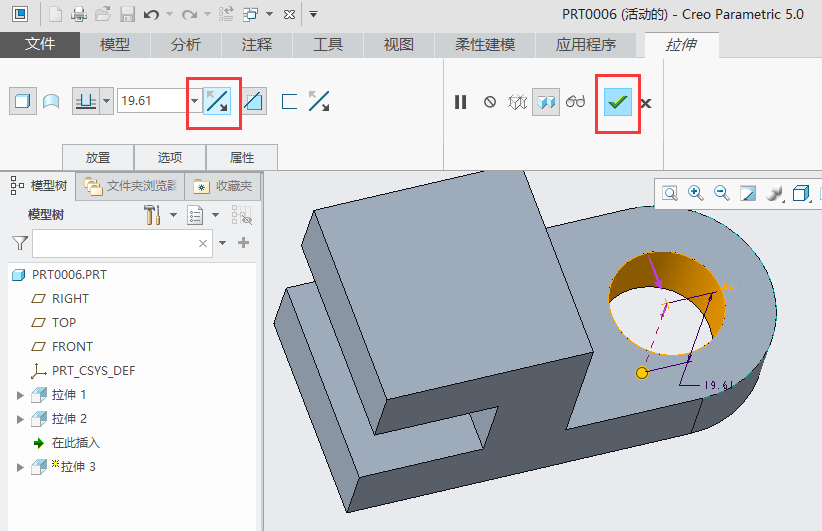

14、然后設置減材料，點擊確定。

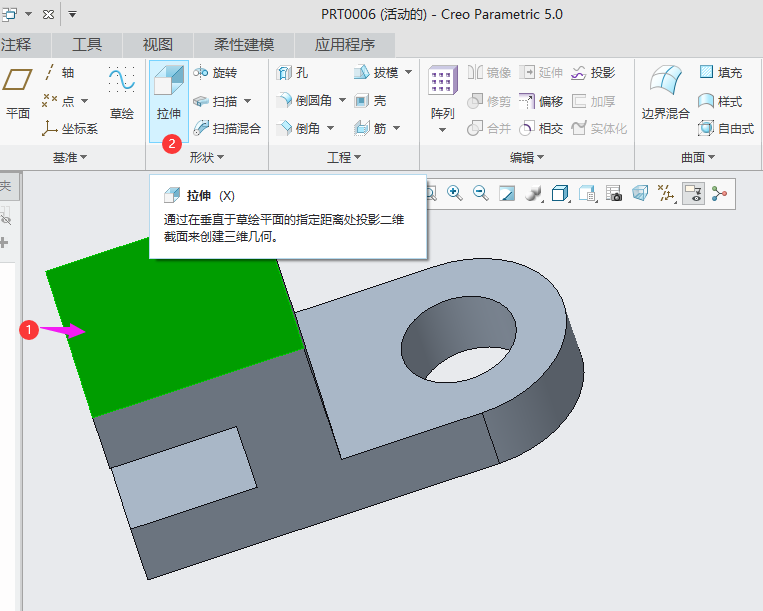

15、同樣選擇零件實體的面，選擇拉伸。

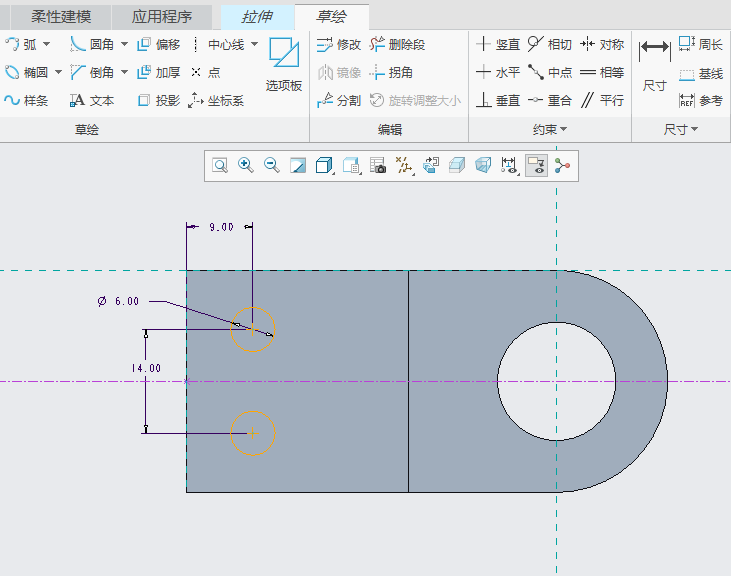

16、繪制二個草繪直徑6的圓形出來，點擊確定。

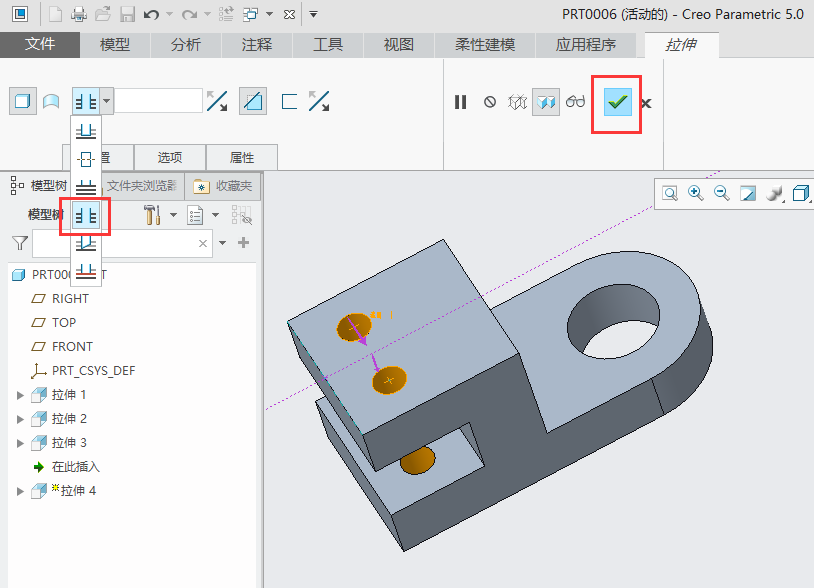

17、設置貫穿，設置減材料，點擊確定。

18、這樣零件就設置好了。
