Solidworks2024兩側對稱拉伸100mm的曲面講解

Solidworks2024兩側對稱拉伸100mm的曲面講解：

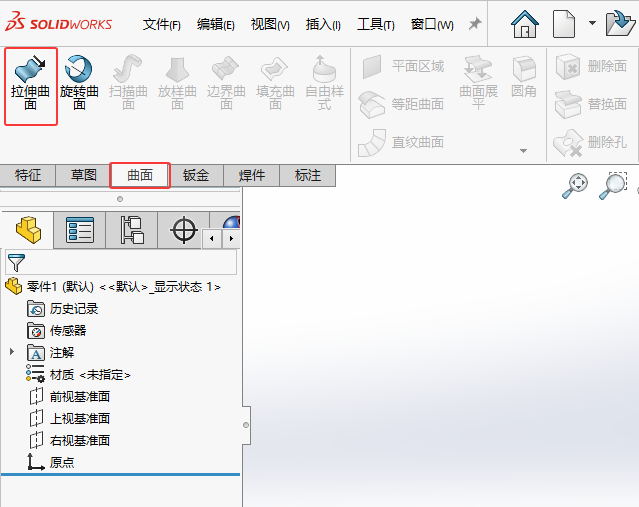

1、打開solidworks2024軟件，新建空白文檔，然后再點擊曲面選項，再點擊拉伸曲面選項。如下圖：

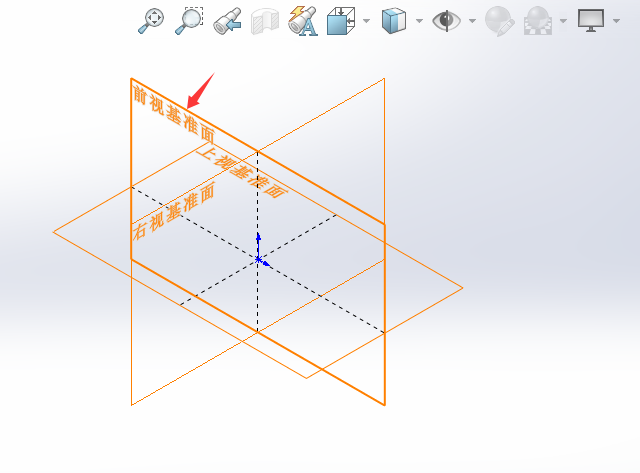

2、然后點擊前視基準面選項，如下圖：

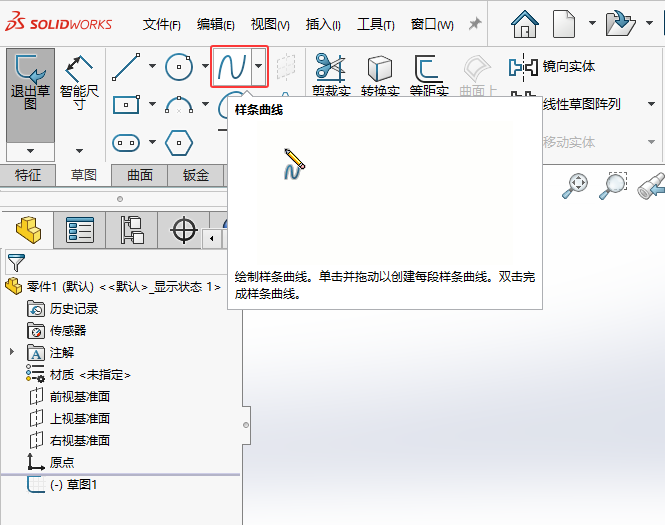

3、然后點擊樣條曲線，

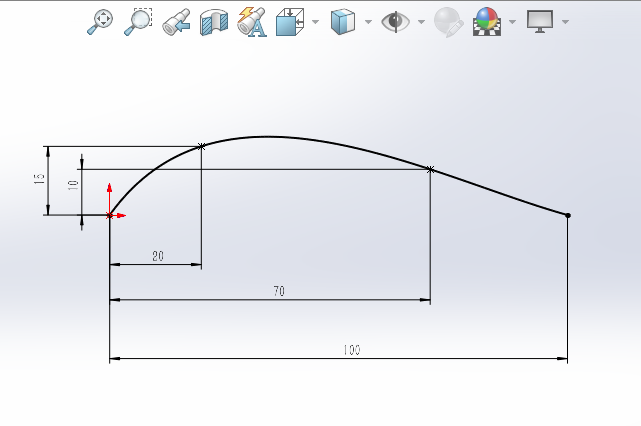

4、繪制一條曲線后，確定退出草繪。

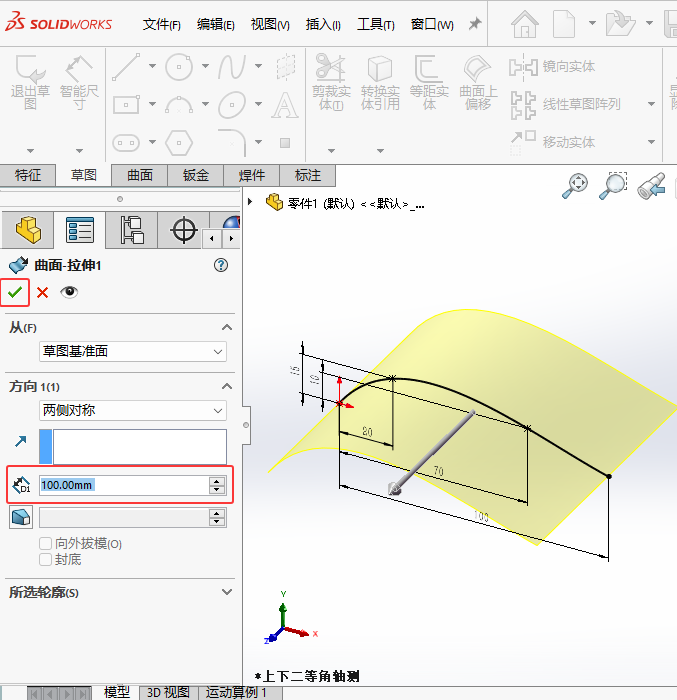

5、進入曲面拉伸設置，設置深度為100，方向設置：兩側對稱。點擊確定。

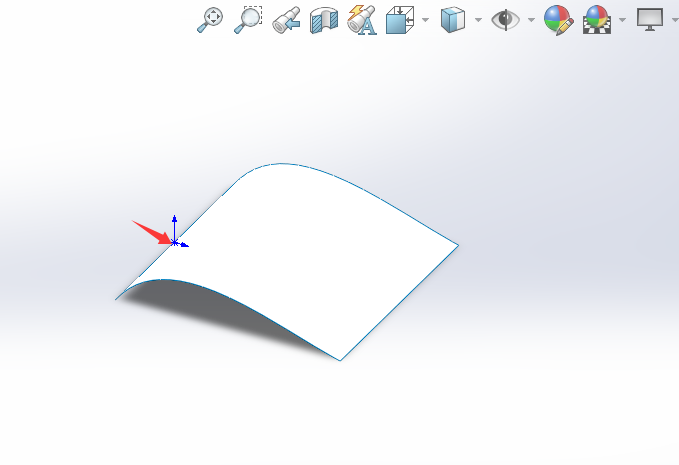

6、確定后，solidworks2024就完成了深度的拉伸曲面，中心坐標點在曲面的中間。
