CREO6.0如何使用環類型偏移草繪對對象的詳細介紹

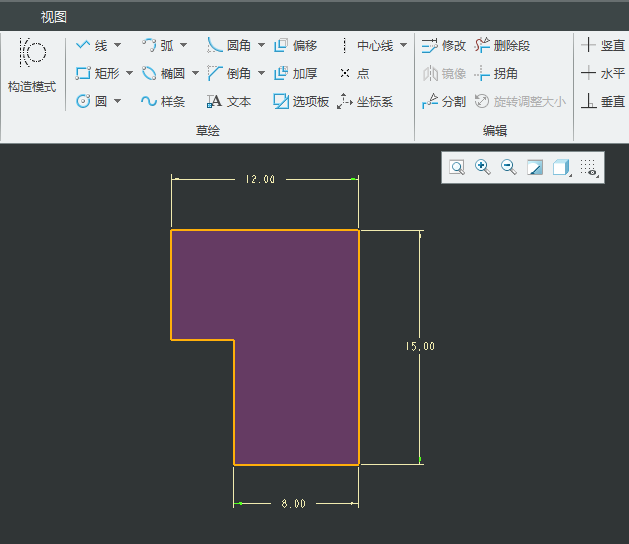

1、打開CREO6.0軟件，新建草繪文檔，創建一個草圖對象。

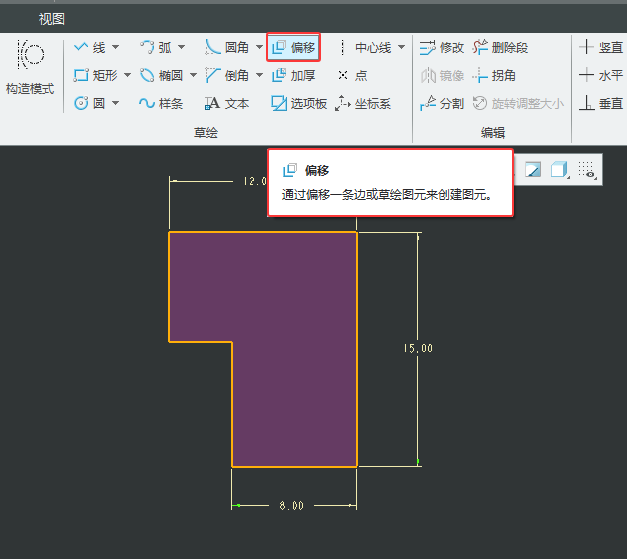

2、然后點擊偏移工具，

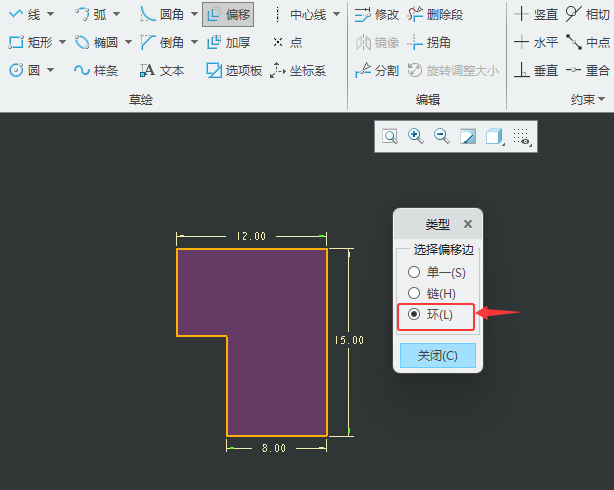

3、彈出類型對話框，勾選【環】（L）

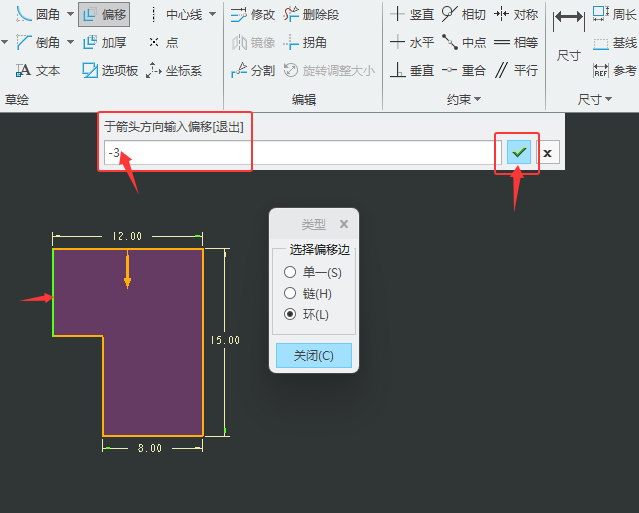

4、選對一條邊后，設置于箭頭方向輸入偏移參數：-3，點擊確定。

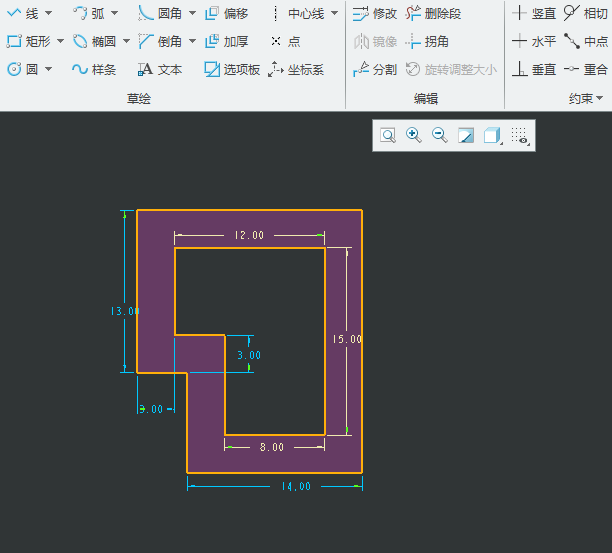

5、這個整個圖形的邊都進行了偏移3。
