CREO6.0怎么創建重合約束的詳細方法

在同一位置上放置點、在圖元上放置點或創建共線約束。

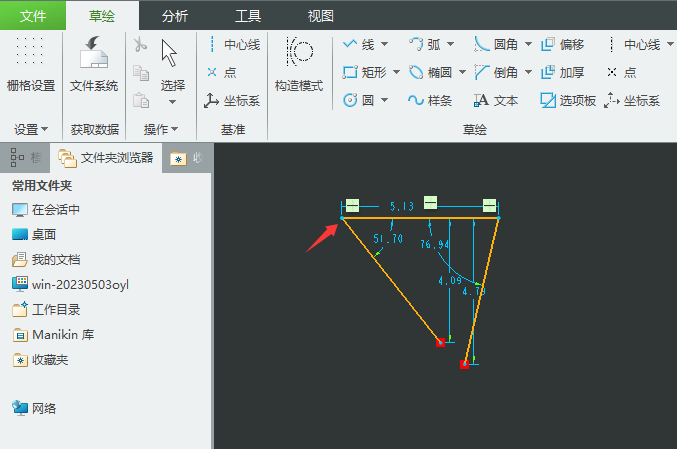

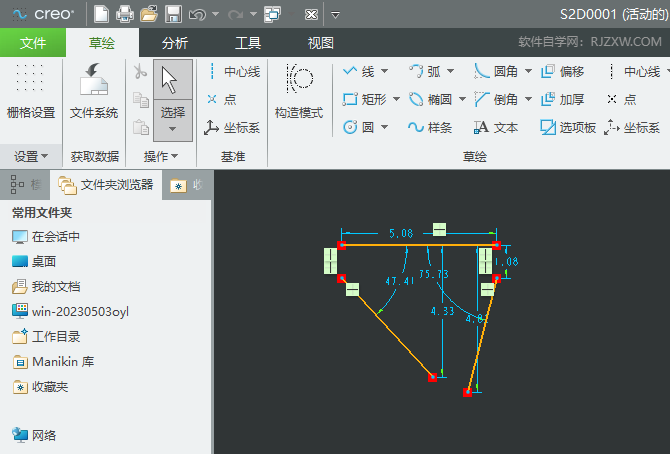

1、打開CREO6.0軟件，新建一個草繪圖形，并創建一個沒有閉合的三角形圖元。

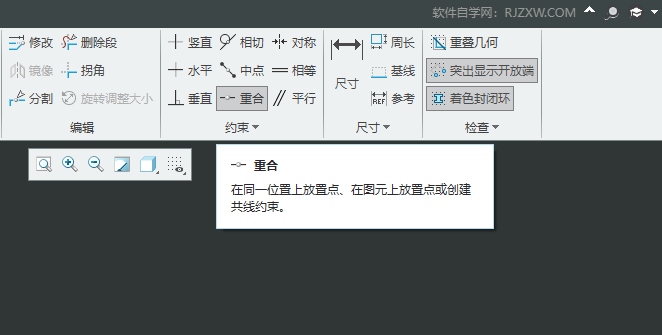

2、點擊約束的重合選項。

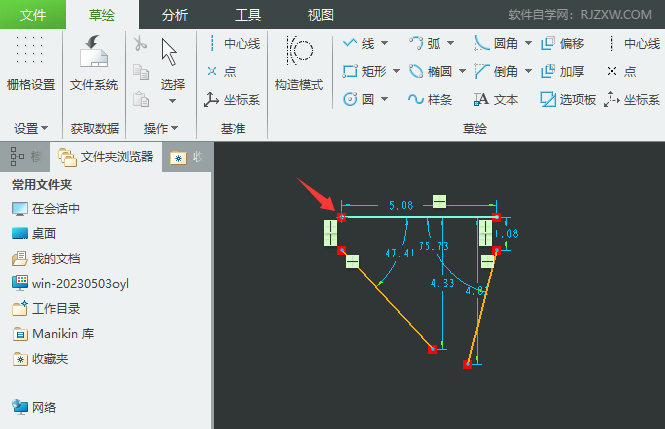

3、然后選擇第一條直線的節點。

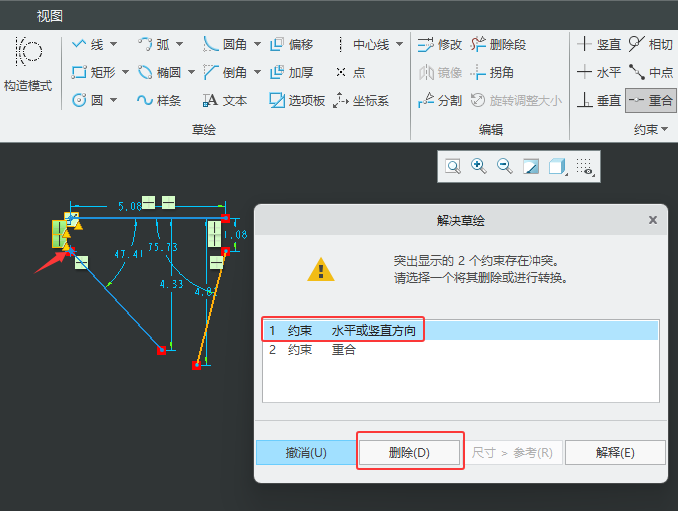

4、再選擇另一條直線的節點，如果彈出解決草繪突出提示，選擇約束的水平或豎直方向，點擊刪除即可。

5、這樣兩條直線就重合在一起。

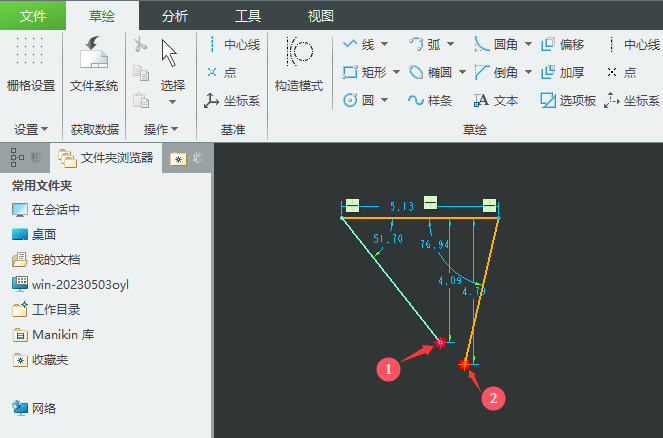

6、同樣的方法，使用重合約束，選擇下面兩條直線的節點即可。

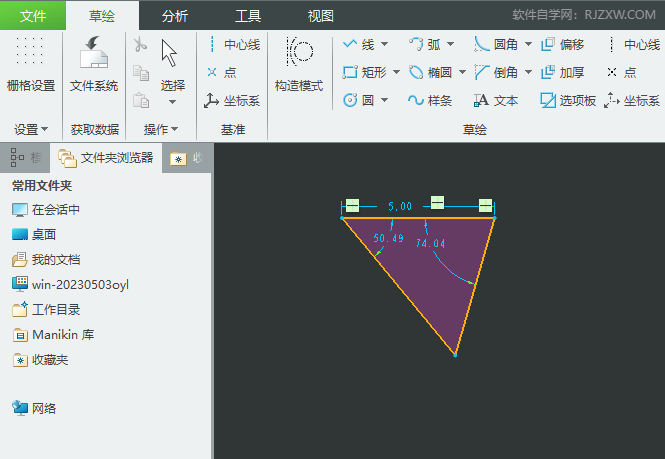

7、這樣三條線就會重合成一個封閉的三角形。
