cad塊怎么編輯和修改？

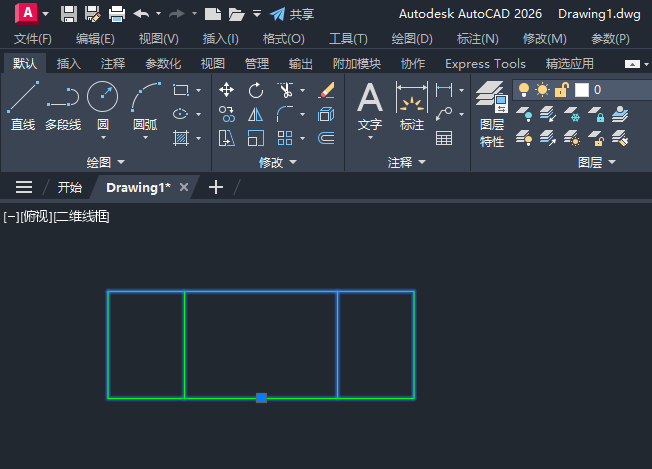

1、打開CAD2026軟件，插入一個塊對象出來。如下圖：

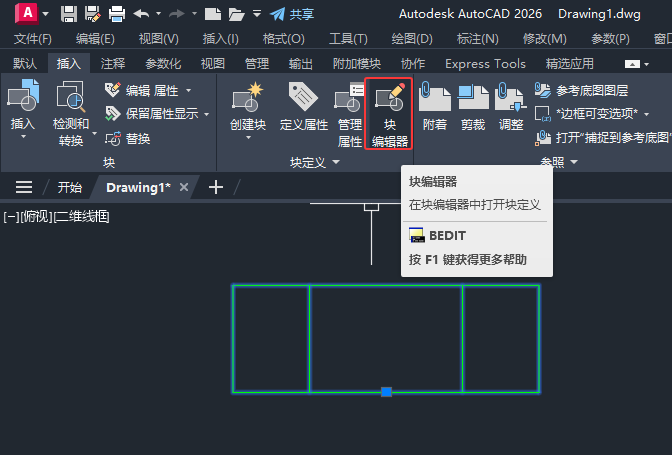

2、選擇塊對象，點擊塊編輯器選項。如下圖：

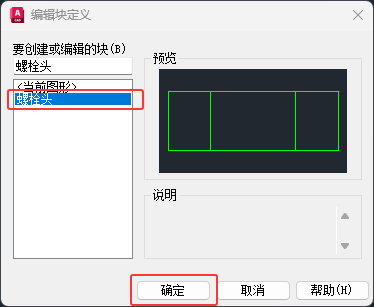

3、然后彈出編輯塊定義面板，選擇要修改的塊名稱，點擊確定。如下圖：

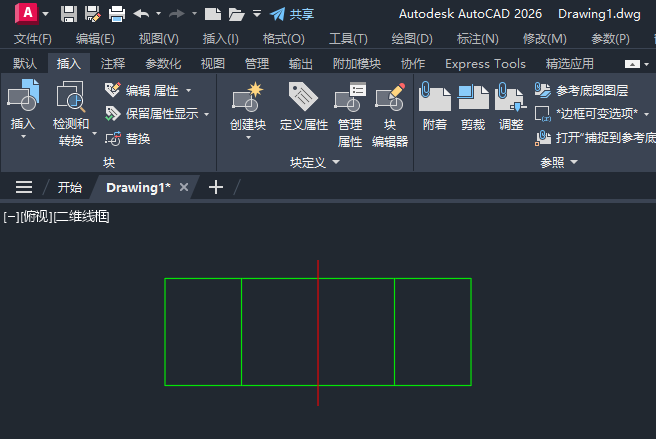

4、然后點擊直線工具，繪制一直中心線出來，如下圖：

5、修改好或是編輯好塊后，點擊關閉塊編輯器對象。如下圖：

6、然后彈出塊未保存更改對象的面板，點擊將更改保存到螺栓頭選項即可，如下圖：

7、這樣CAD塊就編輯和修改好了。
