ug草圖鏡像曲線的用法

ug鏡像曲線的定義和用法：

ug草圖鏡像工具，就是把草圖進行鏡像，可以選坐標軸，也可以選草圖直線。步驟就是點擊草圖里面鏡像曲線，選擇要鏡像的草圖線。再選擇軸線。

ug草圖鏡像曲線的用法

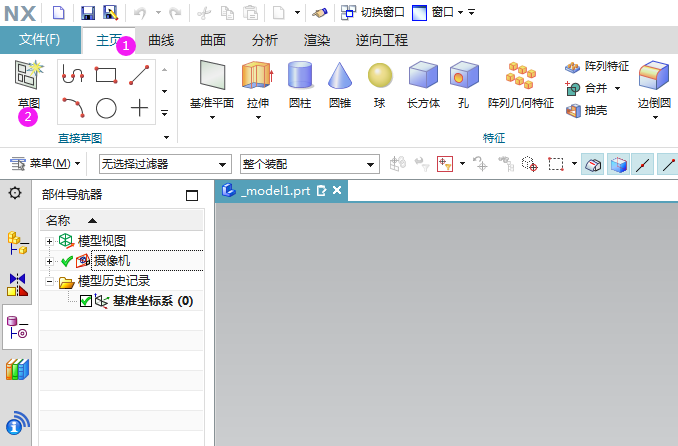

1、點擊菜單--點擊草圖工具，進入下一步。

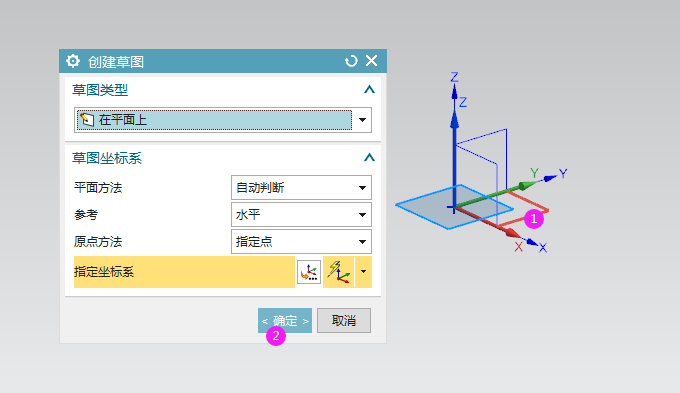

2、在創建草圖面板，選擇XY基準面。點擊確定。

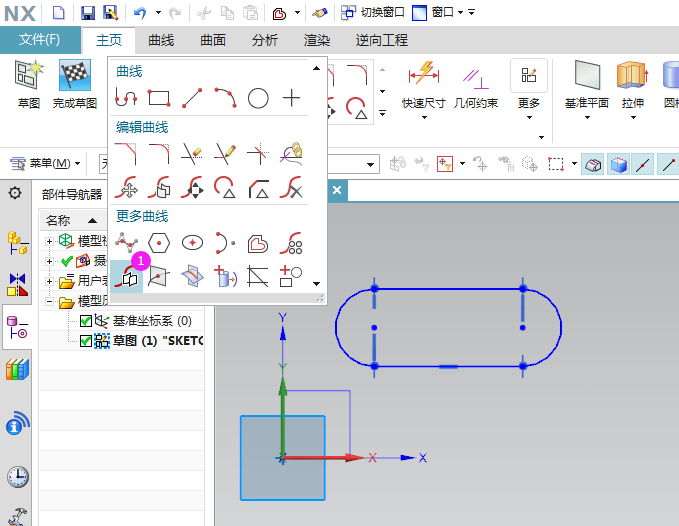

3、然后點擊草圖更多里面的鏡像曲線工具。進入下一步。

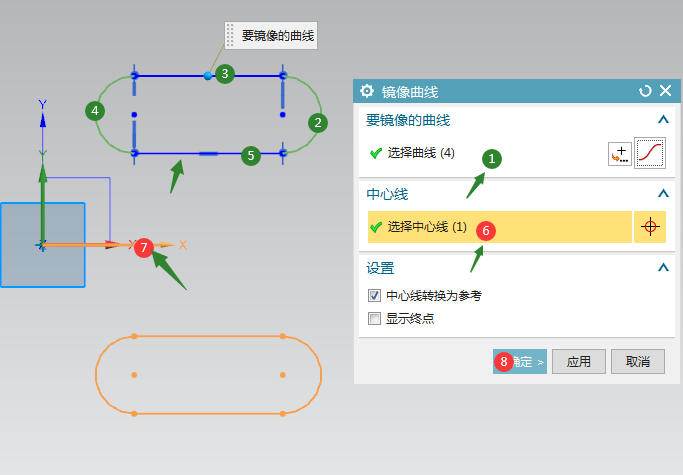

4、彈出鏡像曲線面板，選擇要鏡像的曲線。一共四條。然后再選中心線。在這里選擇X軸。就可以鏡像出來了。

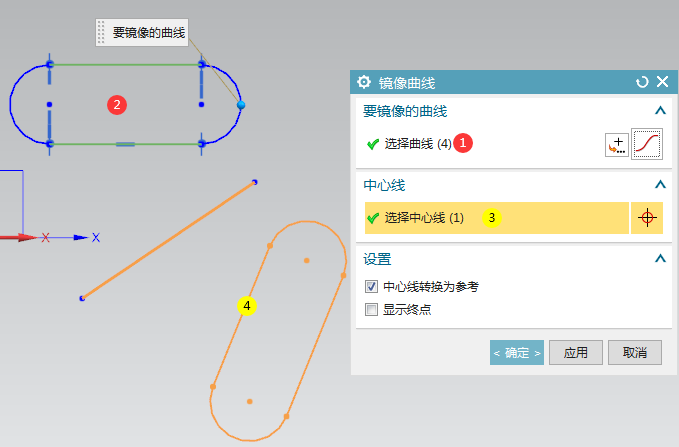

5、另一種方法，就是以曲線為中心線的方法。效果如下：
